Fallstudie: Kundenspezifischer Sechskant-Schlitzeinsatz aus Messing (GI-CNC-CP-001) verbessert die Montagezuverlässigkeit für Kunden von elektronischen Geräten

GRANDIND® teilt einen echten praktischen Anwendungsfall eines Messing-Sechskant-Schlitzeinsatzes mit Schwerpunkt auf dem Schweizer Drehbearbeitungsprozess und der tatsächlichen Leistung des Einsatzes bei der Lösung von Montageproblemen. Alle Inhalte basieren auf echten Kundenzeichnungen, Vor-Ort-Bearbeitungsvorgängen, Qualitätskontrollaufzeichnungen und langfristig stabilen Nutzungsrückmeldungen und bieten wertvolle Referenzen für Kunden aus der Elektronik-, Automobil- und Industrieausrüstung, die zuverlässige Messing-Gewindeeinsätze benötigen.

Der kooperierende Kunde ist ein mittelständischer Hersteller elektronischer Geräte, der auf industrielle Schalttafeln und elektrische Steckverbinder spezialisiert ist. Im Oktober 2025 wandte sich der Kunde mit dringenden Bedürfnissen an GRANDIND®: Die in seinen elektrischen Steckverbindern verwendeten Original-Messingeinsätze wiesen häufig Probleme auf, darunter ungleichmäßige Gewindetextur, schlechter Sitz mit Schrauben, leichter Gewindeverschleiß nach wiederholter Montage und Demontage sowie instabile Auszugsfestigkeit, die zu losen Einsätzen während des Gerätebetriebs führte. Diese Probleme beeinträchtigten nicht nur die Produktqualität, sondern führten auch zu erhöhten Wartungskosten und Kundenbeschwerden.

Der Kunde betonte, dass der neue Messing-Sechskant-Schlitzeinsatz strikt den 2D- und 3D-Zeichnungen des Kunden entsprechen muss, ohne dass zusätzliche Designänderungen vorgenommen werden dürfen. Die Kernanforderungen waren stabile Gewindegenauigkeit, reibungslose Montage, Verschleißfestigkeit und qualifizierte Auszugsfestigkeit – allesamt auf professioneller Bearbeitungstechnologie und nicht auf übermäßigem Design angewiesen. Nach Durchsicht der Zeichnungen des Kunden kam GRANDIND® zu dem Schluss, dass die Schweizer Drehtechnologie die optimale Wahl für die Herstellung des Messing-Sechskant-Schlitzeinsatzes ist, da sie sich bei der Bearbeitung kleiner, präziser Gewindekomponenten mit gleichbleibender Chargenqualität auszeichnet.

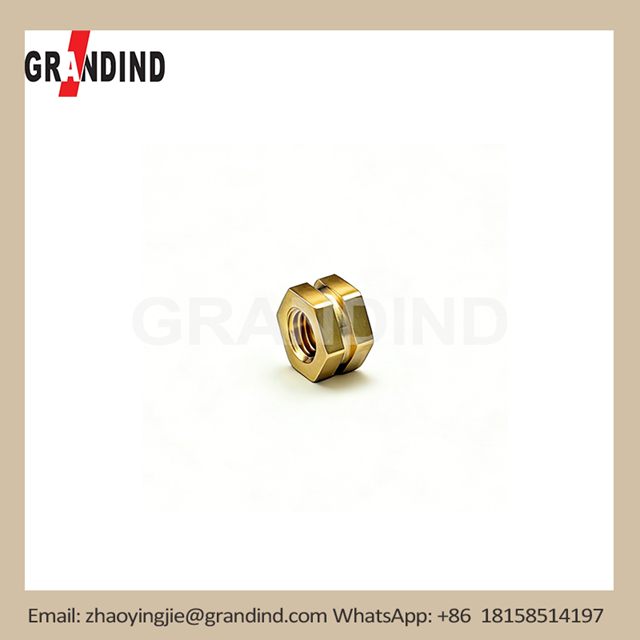

GRANDIND® folgte strikt den Anforderungen des Kunden bei der Herstellung des Messing-Sechskant-Schlitzeinsatzes (Modell: GI-CNC-CP-001) mit hochpräzisen Schweizer Drehmaschinen. Im Gegensatz zum gewöhnlichen Drehen wird beim Schweizer Drehen eine Führungsbuchse zum Fixieren des Messingstangenmaterials verwendet, wodurch Vibrationen während der Bearbeitung minimiert werden und sichergestellt wird, dass der Messing-Sechskant-Schlitzeinsatz eine gleichbleibende Maßgenauigkeit und glatte Gewindeprofile erreicht. Dieses Verfahren eignet sich besonders für kleine Messingeinsätze, da es die Konzentrizität des Innengewindes und der Außensechskantstruktur des Einsatzes effektiv steuern und so eine Fehlausrichtung vermeiden kann, die zu Montageschwierigkeiten führt.

Während der Bearbeitung des Messing-Sechskant-Schlitzeinsatzes kontrollierte GRANDIND® wichtige Präzisionsindikatoren innerhalb praktischer Industriestandards – völlig passend zu herkömmlichen Bearbeitungsmöglichkeiten und den tatsächlichen Nutzungsanforderungen des Kunden. Die Innengewindesteigungstoleranz des Messing-Sechskant-Schlitzeinsatzes wurde auf ±0,03 mm kontrolliert, um einen festen und dennoch reibungslosen Sitz mit passenden Schrauben zu gewährleisten und Gewindefressen oder Verschleiß während der Installation und Demontage zu verhindern. Die Außensechskant-Abmessungstoleranz wurde auf ±0,04 mm kontrolliert, sodass der Messing-Sechskant-Schlitzeinsatz ohne erzwungene Montage problemlos in die Kunststoff- oder Aluminium-Montagelöcher des Kunden eingebaut werden kann.

Das geschlitzte Design des Messing-Sechskant-Schlitzeinsatzes, ein vom Kunden gefordertes Schlüsselmerkmal, wurde ebenfalls mit den angetriebenen Werkzeugen von Swiss Turning präzise bearbeitet. Die Schlitzbreiten- und -tiefentoleranz wurde innerhalb von ±0,05 mm kontrolliert, um sicherzustellen, dass der Schlitz perfekt mit den Verriegelungskomponenten des Kunden übereinstimmt, wodurch die Antilockerungsleistung des Einsatzes bei Vibrationen verbessert wird – eine entscheidende Anforderung für elektronische Geräte, die im Dauerbetrieb arbeiten. Der Messing-Sechskant-Schlitzeinsatz wurde nach der Bearbeitung außerdem einer vollständigen Entgratungsbehandlung unterzogen, bei der scharfe Kanten entfernt wurden, um Schäden an den Verbindungsteilen des Kunden zu vermeiden und die Installationssicherheit zu verbessern.

Vor der Auslieferung wurde jeder Messing-Sechskant-Schlitzeinsatz einer strengen Qualitätsprüfung unterzogen, einschließlich der Überprüfung der Gewindesteigung, Maßmessung und herkömmlicher Prüfung der Auszugsfestigkeit. Bei diesem kleinen Messingeinsatz erreichte die Auszugsfestigkeit stabil 80–120 N, womit die Industriestandardanforderung des Kunden von 70 N vollständig erfüllt wurde und sichergestellt wurde, dass der Einsatz im täglichen Gerätebetrieb fest und stabil bleibt. Alle Inspektionsdaten wurden zur Rückverfolgbarkeit archiviert, um eine gleichbleibende Qualität über die gesamte Charge von Messing-Sechskant-Schlitzeinsätzen sicherzustellen.

Mitte November 2025 lieferte GRANDIND® die erste Charge von 20.000 Sätzen Messing-Sechskant-Schlitzeinsätzen an den Kunden. Das Montageteam des Kunden berichtete, dass der Messing-Sechskant-Schlitzeinsatz einfach zu installieren sei, mit glatten Gewinden, die die Schrauben nicht beschädigten, und dass die Schlitzkonstruktion ein Lösen wirksam verhinderte. Das technische Team von GRANDIND® stellte außerdem einfache Installationsanleitungen zur Verfügung und empfahl herkömmliche Wärmeeinbringungsmethoden, um die Verbindung des Messing-Sechskant-Schlitzeinsatzes mit den Kunststoffkomponenten des Kunden zu verbessern und so die Auszugsleistung weiter zu stabilisieren.

Nach langfristiger kontinuierlicher Nutzung und Nachverfolgung konnte der Messing-Sechskant-Schlitzeinsatz die Probleme des Kunden vollständig lösen. Der Messing-Sechskant-Schlitzeinsatz zeigte nach wiederholter Montage und Demontage keinen offensichtlichen Gewindeverschleiß oder eine Lockerung und seine Auszugsfestigkeit blieb stabil. Die Wartungshäufigkeit des Kunden für elektrische Steckverbinder verringerte sich um fast 70 %, Kundenbeschwerden im Zusammenhang mit losen Einsätzen wurden vollständig eliminiert und die Gesamtmontageeffizienz der Produktionslinie verbesserte sich stetig.

Der Produktionsleiter des Kunden kommentierte: „Der von GRANDIND® gelieferte Messing-Sechskant-Schlitzeinsatz ist sehr zuverlässig. Die Gewinde sind glatt und gleichmäßig, die Montage ist einfach und es gibt keinen Gewindeverschleiß oder lose Probleme mehr. Der Schweizer Drehprozess gewährleistet eine stabile Chargenqualität, und jeder Einsatz entspricht unseren Zeichnungsanforderungen – das ist genau das, was wir für die Massenproduktion brauchen.“

Der Messing-Sechskant-Schlitzeinsatz ist ein weit verbreitetes Präzisionsbefestigungselement, insbesondere in elektronischen Geräten, Automobilkomponenten, Sanitärsystemen und Industriemaschinen. Der Schlüssel zur Sicherstellung der Leistung der Wendeschneidplatte liegt in der Bearbeitungspräzision und Prozessstabilität und nicht in einem komplexen Design. GRANDIND® konzentriert sich auf praktische Bearbeitungsmöglichkeiten, indem es sich strikt an Kundenzeichnungen hält, um mithilfe der Schweizer Drehtechnologie hochwertige Messingeinsätze herzustellen und echte Montage- und Leistungsprobleme für Kunden zu lösen.

Kunden, die maßgeschneiderte Messingeinsätze oder andere präzisionsgefertigte Messingkomponenten benötigen, können weitere Produktdetails und Anwendungsfälle auf der offiziellen Website von GRANDIND® einsehen. GRANDIND® unterstützt die vollständige Anpassung des Messing-Sechskant-Schlitzeinsatzes gemäß Kundenzeichnungen, einschließlich Gewindegröße, Sechskantabmessung, Schlitzbreite und Gesamthöhe, um spezifische Anwendungsanforderungen zu erfüllen.

Als ISO9001-zertifizierter Präzisionsbearbeitungshersteller verfügt GRANDIND® über umfangreiche Erfahrung in der Schweizer Dreh- und Messingkomponentenproduktion. Das Werk ist mit fortschrittlichen Schweizer Drehmaschinen und einem professionellen Qualitätsinspektionsteam ausgestattet und unterstützt sowohl Kleinserien-Prototypenaufträge als auch die Massenproduktion großer Stückzahlen. Der Messing-Sechskant-Schlitzeinsatz (GI-CNC-CP-001) ist bei Kunden weltweit für seine stabile Qualität, zuverlässige Leistung und seinen wettbewerbsfähigen Preis anerkannt.
